Flowt Automation Equipment (Shenzhen) Co., Ltd .: ¡Su confiable fabricante de medidores de flujo ultrasónico!
Nuestra empresa está establecida por profesionales de medición de flujo con más de 20 años de experiencia en la medición del flujo y los estándares de flujo. Somos pioneros en la industria de medición de flujo ultrasónico y poseemos muchos años de experiencia valiosos para nuestros clientes. Además, somos innovadores y estamos en la vanguardia de la tecnología ultrasónica con algunas técnicas de medición revolucionarias que se introducen que traerán muy alta precisión y una verdadera medición en tiempo real.
Por qué elegirnos
Servicio líder
Estamos comprometidos a innovar constantemente nuestros productos para proporcionar a los clientes extranjeros una gran cantidad de productos de calidad - para exceder la satisfacción del cliente. También podemos proporcionar servicios personalizados de acuerdo con los requisitos de los clientes, como tamaño, color, apariencia, etc., podemos proporcionar el precio más favorable y los productos de calidad --.
Calidad garantizada
Hemos estado investigando e innovando continuamente para satisfacer las necesidades de diferentes clientes. Al mismo tiempo, siempre nos adherimos a un estricto control de calidad para garantizar que la calidad de cada producto cumpla con los estándares internacionales.
Amplios países de ventas
Nuestros productos se han exportado a más de 40 países, como Rusia, Australia, EE. UU., Reino Unido, Alemania, Ucrania, Irán, Rumania, Hungría, México, Brasil, Chile, Canadá, España, Colombia, etc. Tenemos agentes en los Estados Unidos, Australia, Singapur, Kuwait, Rusia.
Varios tipos de productos
Nuestros productos incluyen una amplia gama de medidores de flujo como medidor de flujo ultrasónico, medidor de flujo electromagnético, medidor de flujo de vórtice, medidor de flujo de masa térmica, medidor de flujo de turbina, medidor de flujo de nivel de líquido, medidor de flujo de engranaje, medidor de flujo de totalizador, etc.
Medidor de medidores de flujo electromagnéticos para aguas residuales
Los medidores de flujo electromagnético son un medidor eléctrico efectivo para monitorear las tuberías de tratamiento de aguas residuales. Funcionan utilizando la ley de inducción electromagnética de Faraday para medir el flujo de fluido dentro de la tubería.
Medidor de nivel de agua de salida Medidor de profundidad ultrasónica El sensor de nivel de nivel de tanque es un dispositivo confiable y preciso que puede ayudar a medir eficientemente el nivel de líquidos y sólidos en un tanque.
Medidor de flujo de acero inoxidable riego de agua de flujo electromagnético
Selección razonable de ubicación de instalación; Evite equipos de energía fuertes, equipos de alta frecuencia, fuertes equipos de conmutación de alimentación; Evite la influencia de la fuente de calor de alta temperatura y la fuente de radiación para evitar lugares de choque violento y un fuerte entorno de corrosión.
Medidor de flujo de medidor mag para la conexión de brida de tipo en línea de agua
Medidor de flujo de medidor MAG para la conexión de brida en línea de agua El rendimiento mejorado y la función de alto rendimiento de ruido anti-. Proporcionar a los usuarios una función de tecnología de ruido anti - opcional. Alta precisión, respuesta rápida y anti - capacidad de interferencia.
Medidor de mag para medidor de flujo de inserción de alta precisión líquida fácil de instalación
Medidor MAG para el medidor de flujo de inserción de alta precisión líquida fácil de instalar DF400 Serial es el medidor de flujo electromagnético inteligente, DF402 es el tipo en línea y el DF404 es el tipo remoto. La serie DF400 es adecuada para el medio conductor cuya conductividad es de más de 5 μs/cm
Medidor de flujo magnético para la medición del agua con calibración
Medidor de flujo magnético para la medición del agua con la calibración El principio de trabajo del medidor de flujo electromagnético se basa en la ley de inducción electromagnética de Faraday. Las dos bobinas electromagnéticas de los extremos superior e inferior en la figura derecha generan un campo magnético constante o alterno
Medidor de flujo de agua electromagnético para medir el flujo capavitivo
El medidor de flujo de agua electromagnético para medir la serie DF400 capacitiva de flujo es adecuada para el medio conductor cuya conductividad es de más de 5 μs/cm, ampliamente aplicación en una aplicación ampliamente en la industria del petróleo, tratamiento de agua, agricultura, automatización de edificios para el aire acondicionado

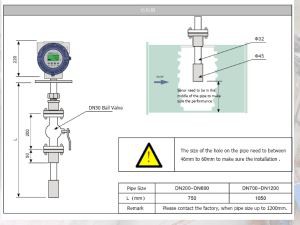

Medidor de flujo mag de tipo inserción
El medidor de flujo electromagnético de inserción GF400 está compuesto de inserción sensor electromagnético y convertidor de flujo electromagnético, utilizado para medir el líquido conductor de que la conductividad eléctrica es mayor que 5 US/cm, se usa para medir el agua, las aguas residuales, el ácido, el alcalí y otro medio.
Medidor de flujo electromagnético de brida con 316 acero inoxidable
Información básica. Medición de medios Líquidos Principios de medición Principios eléctricos Certificación CE, ROHS, Rango de flujo EMC 0.32-6.3 m 3 H SALIDA DE SALIDA PULSO CONEXIÓN MAYO Temperatura de trabajo de brida -20-160ºC Clase de protección IP65 Material Acero inoxidable 1CR18NI9TI, 316L (Sanitario) Presión de trabajo.
¿Qué son los medidores de flujo electromagnético?
Los medidores de flujo electromagnético (o magmeters) son un tipo de velocidad de velocidad o medidor de flujo volumétrico que operan de conformidad con la ley de inducción electromagnética de Faraday, que establece que se inducirá un voltaje cuando un conductor se mueve a través de un campo magnético. Los magmeters pueden detectar la velocidad de flujo de los fluidos conductores solamente. Los primeros diseños de Magmeter requirieron una conductividad fluídica mínima de 1 - 5 Microsiemens por ciento para su funcionamiento. Los diseños más nuevos han reducido ese requisito cien veces a entre 0.05 y 0.1. Un medidor de flujo electromagnético consiste en una tubería no magnética que está bordeada con un material aislante.
Ventajas de los medidores de flujo electromagnéticos
Estructura sensorial simple
El medidor de flujo electromagnético consume bajas cantidades de energía. El medidor no tiene fragmentos en movimiento en el tubo de medición. Además, no tiene piezas de ajuste que obstruyan el flujo de los fluidos que fluyen a través de él. Además, no se pierde presión cuando fluye fluido a través del dispositivo.
Exactitud
El dispositivo del medidor de flujo electromagnético mide el líquido suspendido - sólido dos - flujo de fase, medio inclinado y medio corrosivo fluye - La precisión de estas mediciones atribuye a la ausencia de los componentes de flujo obstructivo dentro de los tubos de miding. Los fluidos fluidos se ponen en contacto con solo el revestimiento del tubo de medición y el electrodo.
Naturaleza volumétrica
El dispositivo es un dispositivo de medición volumétrico. Durante el proceso de medición, el dispositivo no se ve afectado por la densidad, la viscosidad y la temperatura del medio medido dentro de un rango de conductividad eléctrica específica. Una vez calibrado por el agua, el dispositivo determina los caudales de otros líquidos conductivos.
¿Cómo funciona el medidor de flujo electromagnético?
Un medidor de flujo electromagnético es un tipo de instrumento que mide el caudal de volumen del fluido conductivo basado en el principio de la ley de inducción electromagnética de Faraday. En la actualidad, el medidor de flujo magnético con un gran diámetro se aplica principalmente al drenaje de agua y la ingeniería de suministro, mientras que el medidor de flujo magnético con un diámetro de tamaño medio y pequeño -} generalmente se aplica a los fluidos, que son difíciles de medir o tienen requisitos altos, como líquidos -} fluidos sólidos. Based on the characteristics, the magnetic flow meter is widely used to monitor and control the paper pulp liquid and black liquid from the paper-making industry, ore pulp from the non-ferrous metallurgical industry, coal slurry from the coal preparation plant, highly-corrosive liquid from the chemical industry, and cooling water of the blast-furnace Tuyere de la industria del acero y el manejo hidráulico del carbón de la tubería a un intervalo largo. El medidor de flujo magnético con un pequeño o micro calibre generalmente se aplica en los lugares con requisitos de higiene, como la industria médica, la industria alimentaria, la industria de bioingeniería, etc.
El medidor de flujo magnético lleva a cabo la medición del flujo de acuerdo con la ley de inducción electromagnética de Faraday. Con un gran rango de flujo medible, la relación entre la velocidad de flujo máximo y la tasa de flujo mínimo se mantiene por encima de 20: 1. El medidor de flujo MAG es adecuado para una amplia gama de diámetro de tubería industrial, y el máximo puede alcanzar hasta 3 m. La señal de salida y el flujo medido son lineales, y el medidor de flujo magnético tiene una alta precisión de medición. Puede medir efectivamente la velocidad de flujo de los fluidos con una conductividad de más de 5 μs/cm, como solución ácida, solución alcalina, solución salina, agua, aguas residuales, líquido corrosivo, lodo, pulpa y pulpa de papel. Sin embargo, el medidor de flujo electromagnético no se puede usar para medir el flujo de gases, vapor y agua purificada.
Cuando el conductor se mueve al cortar la línea de fuerza magnética sobre el campo magnético, la fuerza electromotriz inducida se generará en el conductor. El valor de la fuerza electromotriz inducida está en proporción directa a la longitud válida del conductor en el campo magnético, y la velocidad del conductor que se mueve verticalmente a la dirección del campo magnético. Del mismo modo, cuando el fluido conductivo se mueve verticalmente en el campo magnético, y en una dirección tangente de la línea de fuerza magnética, la fuerza electromotriz inducida se generará en el electrodo en dos lados de la tubería. La dirección de la fuerza electromotriz inducida está determinada por la regla de la mano -}, y el valor de la fuerza electromotriz inducida puede ser dado por la siguiente fórmula.
Cómo elegir un medidor de flujo electromagnético correcto para su aplicación
La conductividad es importante:Los metros de flujo electromagnético son ideales para medir líquidos eléctricamente conductores como agua, aguas residuales, ácidos, álcalis, lloses y más. Asegúrese de que el líquido tenga una conductividad mínima de 10 μs/cm. Recuerde, no son adecuados para medir hidrocarburos y gases.
Considere los parámetros del proceso:Tenga en cuenta la temperatura de trabajo, la presión y la velocidad de su aplicación. La temperatura determina el material de revestimiento adecuado, que proporciona aislamiento y resistencia a la corrosión y la abrasión. Hay varias opciones de revestimiento disponibles, como el caucho duro y el PTFE, según las clasificaciones de temperatura. Además, especifique el caudal y la velocidad para el tamaño preciso.
Determinar los requisitos de salida:Decida el tipo de salida que necesita del medidor de flujo. La opción más común es una salida de corriente analógica de 4-20 mA para uso industrial. Para la medición del volumen, la salida de pulso es adecuada y se puede convertir en unidades de ingeniería estándar. Otras opciones de salida incluyen RS-485, RS-232, GSM y GPRS, dependiendo de las necesidades de comunicación.
Consideraciones de la fuente de alimentación:Verifique si hay energía eléctrica disponible en el sitio de instalación. De lo contrario, la batería - medidores de flujo alimentados puede ser una opción adecuada para ubicaciones remotas. La duración de la batería generalmente varía de 5 a 10 años. De lo contrario, elija entre 24 V DC o una fuente de alimentación de CA de 230 V en función de los requisitos de su aplicación.
Costo de equilibrio y rendimiento:Considere los factores de costo y rendimiento. Busque medidores de flujo que ofrezcan buena precisión, confiabilidad y mantenimiento mínimo. Los metros de flujo electromagnético no tienen partes móviles, asegurando la longevidad y las mediciones precisas. Son particularmente recomendados para aplicaciones que requieren alta precisión.
Instalación de un medidor de flujo electromagnético
El medidor de flujo magnético siempre debe estar lleno de líquido. Por lo tanto, la ubicación preferida para Magmeters está en líneas de flujo hacia arriba verticales. La instalación en líneas horizontales es aceptable si la sección de la tubería está en un punto bajo y si los electrodos no están en la parte superior de la tubería. Esto evita que el aire entre en contacto con los electrodos. Cuando el fluido del proceso es una lechada y el magmeter se instala en un punto bajo, debe eliminarse durante largos períodos de apagado, de modo que los sólidos no se asientan y cubren las partes internas.
Si es esencial drenar periódicamente el Magmeter, debe proporcionarse con una opción de tubo cero vacío. Cuando se activa esta opción, la salida del transmisor se sujetará a cero. La detección de condiciones de tubo vacía es por circuitos conectados a conjuntos adicionales de electrodos en el tubo de flujo. La función de tubo cero vacío también se puede activar mediante un contacto externo, como un contacto de estado de la bomba.
Los magmeters requieren cinco diámetros de tubería recta aguas arriba y dos diámetros aguas abajo para mantener su precisión y minimizar el desgaste del revestimiento. Los protectores de revestimiento están disponibles para proteger el borde delantero de los revestimientos de los efectos abrasivos de los fluidos del proceso. Si el Magmeter se instala en una tubería horizontal superior a 30 pies de longitud, la tubería debe estar soportada en ambos lados del medidor.
El medidor de flujo magnético debe conectarse eléctricamente al líquido del proceso. Esto se debe a que el Magmeter es parte de la ruta para cualquier corriente callejera que viaje por la tubería o a través del líquido del proceso. La unión, conectando a tierra el medidor en ambos extremos al fluido del proceso, proporciona un cortocircuito para las corrientes perdidas, enrutándolas alrededor del tubo de flujo en lugar de a través de él. Si el sistema no está bien conectado a tierra, estas corrientes pueden crear un cambio cero en la salida del medidor de flujo magnético.
El enlace eléctrico al fluido del proceso se puede lograr mediante correas de tierra metálica. Estas correas conectan cada extremo del tubo de flujo a las bridas de tubería adyacentes, que, a su vez, están en contacto con el líquido del proceso. Las correas se usan cuando la tubería es eléctricamente conductora. Cuando la tubería no es - conductora o forrada, se utilizan anillos de conexión a tierra. El anillo de conexión a tierra es como una placa de orificio con un orificio igual al tamaño nominal (diámetro interior) del tubo de flujo. Se instala entre las bridas del tubo de flujo y la tubería de proceso adyacente en los lados aguas arriba y aguas abajo. El tubo de flujo se une al fluido del proceso al estar conectado a los anillos de conexión a tierra metálicos, y se basa en un buen conductor, como una tubería de agua fría.
Los medidores de flujo magnético se usan en las plantas de tratamiento de agua para medir las aguas residuales tratadas y no tratadas, el agua, el agua y los productos químicos.
Las aplicaciones de agua y aguas residuales incluyen la custodia y la transferencia de líquidos en la tubería principal entre las áreas de agua/aguas residuales.
Las aplicaciones en las industrias mineras y de procesamiento de minerales incluyen el agua de procesos y las corrientes de suspensión de procesos y las pesadas flujos de medios.
En orden de uso, la industria de agua/aguas residuales, productos químicos, alimentos y bebidas, petróleo y gas (aunque no para los fluidos de petróleo y gas sino en apoyo de los procesos), potencia, pulpa y papel, metales y minería, y farmacéuticos.
Aplicaciones del medidor de flujo de agua magnético
Se puede usar medidor de flujo de agua electromagnético para medir el flujo de volumen de fluido conductivo en una tubería cerrada. Se aplica ampliamente en la medición y control del flujo en los campos de la industria química y petrolera, la industria metalurgia, el agua y las aguas residuales, la agricultura y el riego, la creación de documentos, la industria de alimentos y bebidas y la industria farmacéutica.
La premisa del uso del medidor de flujo de agua magnética es que el líquido medido debe ser conductivo. La conductividad del líquido no puede ser inferior al umbral, el límite inferior. Si la conductividad es inferior al umbral, causará un error de medición hasta que no se pueda usar.
Se puede medir incluso si el valor excede el umbral, y el error de indicación no cambia mucho. El valor umbral del medidor de flujo electromagnético general está entre 10-4- (5 × 10-6) S/cm, dependiendo del modelo. También depende de la longitud de la línea de señal de flujo entre el sensor y el convertidor y su capacitancia distribuida. El manual del producto generalmente estipula la longitud de la línea de señal correspondiente a la conductividad.
Medidor de flujo de agua magnético para medir el agua residual
El proceso de tratamiento de aguas residuales se realiza principalmente a través de la oxidación biológica, la floculación, la precipitación y otros procesos para lograr el propósito de la purificación de aguas residuales. En cada etapa, se necesita un calibre determinado para medir.
En la industria de las aguas residuales, de acuerdo con las características de la corrosividad, abrasividad, temperatura y condensación de la sustancia probada y la tolerancia al precio. Se deben seleccionar diferentes revestimientos y materiales de electrodo.
En el proceso de tratamiento de aguas residuales, es necesario configurar los instrumentos de detección correspondientes de acuerdo con los requisitos del proceso para formar un sistema de control confiable.
Medidor de flujo de agua magnético para medir el agua industrial
La conductividad del agua industrial y su solución acuosa es mayor que 10-4s/cm. La conductividad del ácido, el álcali y la solución salina es entre 10-4-10-1s/cm, por lo que no hay ningún problema en el uso. El agua baja destilada es de 10-5s/cm y no hay problema.
El medidor de flujo electromagnético no puede medir líquidos con muy baja conductividad. Como productos de petróleo y solventes orgánicos. No se puede medir gas, vapor y líquidos que contienen burbujas cada vez más grandes.
Por qué usamos medidor de flujo electromagnético para medir las aguas residuales
La medición del flujo volumétrico no se ve afectada por la temperatura y la viscosidad
El medidor de flujo magnético se usa principalmente para medir el flujo de volumen de líquido conductor o suspensión en la tubería cerrada, incluido un fuerte líquido corrosivo como ácido, álcali y sal. Es un instrumento de medición de flujo de volumen. Durante el proceso de medición, no se ve afectado por la temperatura, la viscosidad y la densidad del medio medido (en un cierto rango). Por lo tanto, el Magmeter se puede usar para medir la velocidad de flujo de otros líquidos conductores solo después de ser calibrado por agua.
Se pueden medir fluidos sucios o líquidos de lodo
El medidor de flujo Magneitc puede medir la velocidad de flujo de los fluidos sucios, el medio corrosivo y el líquido suspendido - sólido dos - flujo de fase. Esto se debe al hecho de que no hay un componente de flujo obstructivo dentro del tubo de medición. Solo el revestimiento del tubo de medición y los electrodos están en contacto con el fluido a medir, y el material se puede seleccionar de acuerdo con el fluido a medir. Por ejemplo, el revestimiento PTFE o PFA se puede usar para medir medios corrosivos como varios ácidos, álcalis y sales. El revestimiento de goma se puede usar para medir los fluidos con partículas o una lechada, o pulpa de cemento o papel, porque el revestimiento de goma es resistente al desgaste relativo.
Sin piezas móviles y construcción simple
El sensor del medidor de flujo magnético tiene una estructura simple, y no hay partes móviles en el tubo de medición, y no hay parte de limitación que obstaculice el flujo de fluidos. Por lo tanto, cuando el fluido pasa a través del sensor del medidor de flujo, no causa ninguna pérdida de presión adicional, y es uno de los medidores de flujo con bajo consumo de energía en el medidor de flujo.
Relación de giro grande
La salida del medidor de flujo magnético es solo proporcional a la velocidad de flujo promedio de los fluidos medidos, y es independiente del estado de flujo (flujo laminar o turbulento) bajo una distribución simétrica. Por lo tanto, el medidor de flujo electromagnético tiene un rango de medición extremadamente amplio, y su rango de medición puede alcanzar las 100: 1, y algunos incluso alcanzan un rango de flujo de funcionamiento de 1000: 1.
Gran tamaño disponible
Los metros de flujo electromagnético industrial tienen una amplia gama de diámetros desde DN10 hasta DN2000, y existen dispositivos de calibración de flujo existentes con un diámetro de DN3000 en China, que establece una base para la aplicación y desarrollo de medidores de flujo electromagnéticos.
Medición de flujo hacia adelante e inversa
El medidor de flujo electromagnético no tiene inercia mecánica y es sensible a la reacción. Puede medir la velocidad de flujo pulsante instantánea y también medir el flujo en las direcciones positivas y negativas.
El medidor de flujo debe instalarse en una posición en la que el conducto de medición se puede llenar con líquido en cualquier momento para evitar la ilusión de que el puntero no está en cero porque no hay líquido en el conducto de medición. Se monta verticalmente, reduciendo los errores causados por burbujas de aire creadas por líquidos que fluyen sobre los electrodos. Si se coloca horizontalmente, los dos electrodos del medidor de flujo deben mantenerse en el mismo nivel para evitar que los depósitos o el aire en la parte superior de la tubería lo aislaran.
Si es necesario, la tubería se puede drenar, y el Circuito de detección de tubería vacío - en el circuito de detección de tubería vacío detendrá la acumulación y el flujo de la salida de la señal.
Para el fluido que fluye en la tubería con protección del ánodo, se deben prestar atención a los siguientes puntos al instalar el medidor de flujo electromagnético: para conectar el pozo del fluido, se debe usar un anillo de conexión a tierra; Cuando el sensor está conectado a la tubería, la manga aislante en la brida y el tornillo se debe usar. Debe haber almohadillas aislantes en el medio.
Cuando el medidor de flujo electromagnético se instala en una tubería de metal conectado a tierra, el equilibrio potencial del sistema se logra a través del terminal de conexión a tierra en el transmisor de medidor de flujo electromagnético, es decir, el cable de núcleo de cobre con un área seccional cruzada - de no menos de 6 mm2 está conectado al terminal de conexión a tierra; Cuando el medidor de flujo electromagnético está conectado al terminal de conexión a tierra cuando se instala en una tubería de metal sin tierra, las dos bridas están conectadas a la brida de la tubería y se conectan a tierra a través de un cable de núcleo de cobre con un área seccional de -} de al menos 6 mm2; La caja de unión del transmisor o sensor está conectado al terminal de tierra para lograr el equilibrio potencial del sistema; Cuando el medidor de flujo electromagnético se instala en una tubería de plástico o una tubería con un revestimiento aislante, el equilibrio potencial del sistema se logra agregando un anillo de conexión a tierra, que está conectado a la terminal de conexión a tierra a través de un cable de núcleo de cobre con un área seccional -} de al menos 6 mm.
El transmisor de flujo electromagnético debe instalarse en un lugar seco y ventilado en interiores, evite instalarse en un lugar donde la temperatura ambiente sea demasiado alta y no debe someterse a una fuerte vibración. Trate de evitar el uso de equipos de campo magnético fuertes, como motores y transformadores grandes, y evite la instalación en lugares con gases corrosivos. La ubicación de instalación es fácil de mantener y es la condición ambiental para garantizar el funcionamiento normal del transmisor.
Las válvulas y las derivaciones deben instalarse en ambos extremos del transmisor de flujo electromagnético.
Para garantizar que el tubo de medición del transmisor de flujo electromagnético se llene con el medio medido, el diodo de varactor debe instalarse verticalmente y fluir de abajo hacia arriba, especialmente el líquido - sólido dos -} flujo de fase. Si solo se permite la instalación horizontal en el sitio, ambos electrodos deben estar en el mismo nivel.
El potencial de CA Millivolts medido por los electrodos del transmisor de flujo electromagnético se basa en el potencial de líquido en el transmisor. Para estabilizar el potencial líquido, mantenga el transmisor y el líquido al mismo potencial, y garantizar la medición estable, ambos extremos de la carcasa del transmisor y la tubería de metal deben estar bien conectadas a tierra, la carcasa del convertidor también debe estar conectada a tierra, la resistencia a la tierra no debe ser mayor de 10 ohmios, y no puede ser el cable tierra de otro equipo eléctrico que se comparta. Si no es posible garantizar un buen contacto entre la carcasa del transmisor y la tubería de metal, se debe usar una conexión de alambre de metal y luego a tierra de manera confiable.
Preguntas frecuentes
