Medidor de flujo Vortex - Fábrica de proveedores de fabricantes de medidores de flujo Vortex de China

Flowt Automation Equipment (Shenzhen) Co., Ltd.: ¡Su fabricante confiable de medidores de flujo Vortex!

Nuestra empresa está fundada por profesionales de medición de flujo con más de 20 años de experiencia en medición de flujo y estándares de flujo. Somos pioneros en la industria de la medición de flujo por ultrasonidos y poseemos muchos años de experiencia valiosa para nuestros clientes. Además, somos innovadores y estamos a la vanguardia de la tecnología ultrasónica con la introducción de algunas técnicas de medición revolucionarias que brindarán una precisión muy alta y una medición en tiempo real real.

01/

Servicio líder
Estamos comprometidos a innovar constantemente nuestros productos para proporcionar a los clientes extranjeros una gran cantidad de productos de alta calidad para superar la satisfacción del cliente. También podemos brindar servicios personalizados de acuerdo con los requisitos de los clientes, como tamaño, color, apariencia, etc. Podemos ofrecer el precio más favorable y productos de alta calidad.

02/

Calidad garantizada
Hemos estado investigando e innovando continuamente para satisfacer las necesidades de los diferentes clientes. Al mismo tiempo, siempre nos adherimos a un estricto control de calidad para garantizar que la calidad de cada producto cumpla con los estándares internacionales.

03/

Amplios países de ventas
Nuestros productos se han exportado a más de 40 países, como Rusia, Australia, Estados Unidos, Reino Unido, Alemania, Ucrania, Irán, Rumania, Hungría, México, Brasil, Chile, Canadá, España, Colombia, etc. Contamos con agentes en el Estados Unidos, Australia, Singapur, Kuwait, Rusia.

04/

Varios tipos de productos
Nuestros productos incluyen una amplia gama de medidores de flujo como medidor de flujo ultrasónico, medidor de flujo electromagnético, medidor de flujo de vórtice, medidor de flujo másico térmico, medidor de flujo de turbina, medidor de flujo de nivel de líquido, medidor de flujo de engranajes, medidor de flujo totalizador, etc.

Caudalímetro de turbina líquida sanitaria Hersman
Descripción general Detalles rápidos Número de modelo: LWGS-A / N Precisión: ± l% R. ± 0.5% R, ± 0.2% R (fabricado especialmente) Medio: Sanitario: líquido Diámetro Nominal: DN4-DN80mm Rango de
Caudalímetro de turbina líquida de pulso con diámetro pequeño
Descripción general Detalles rápidos Número de modelo: LWGY-A / N Precisión: ± l% R. ± 0.5% R, ± 0.2% R (fabricado especialmente) Medio: Líquido no corrosivo Diámetro Nominal: DN4-DN80mm Rango de
Alta - Fabricación de calidad de vórtices de flujo
Nuestra alta - calidad de fabricación de metros de flujo de vórtice garantiza una medición precisa y confiable del flujo de fluido en una amplia gama de aplicaciones. Con ingeniería de precisión y
Medidor de flujo de vapor Vortex
Este vórtice se llama vórtice de Karman, lo que le permite conocer el caudal de la frecuencia creada. Un flujómetro vortex es aplicable a líquidos, gases y vapor. No tiene partes móviles y presenta

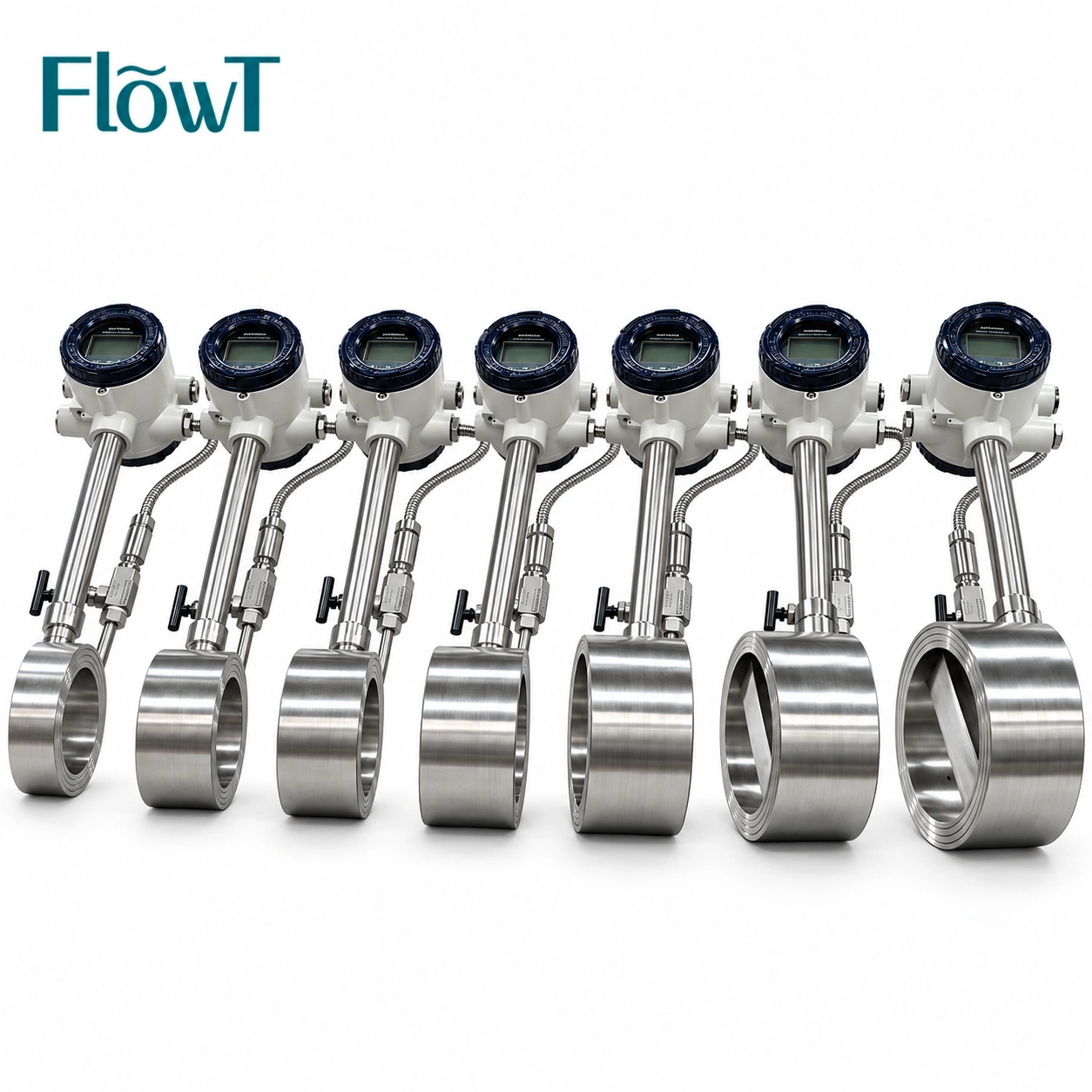

Medidor de Vortex de medidor de flujo de alta temperatura
El medidor de flujo vorticial de la serie LF50 podría recibir una temperatura y presión para controlar el flujo másico. Entonces la computadora puede calcular el flujo másico y el flujo volumétrico

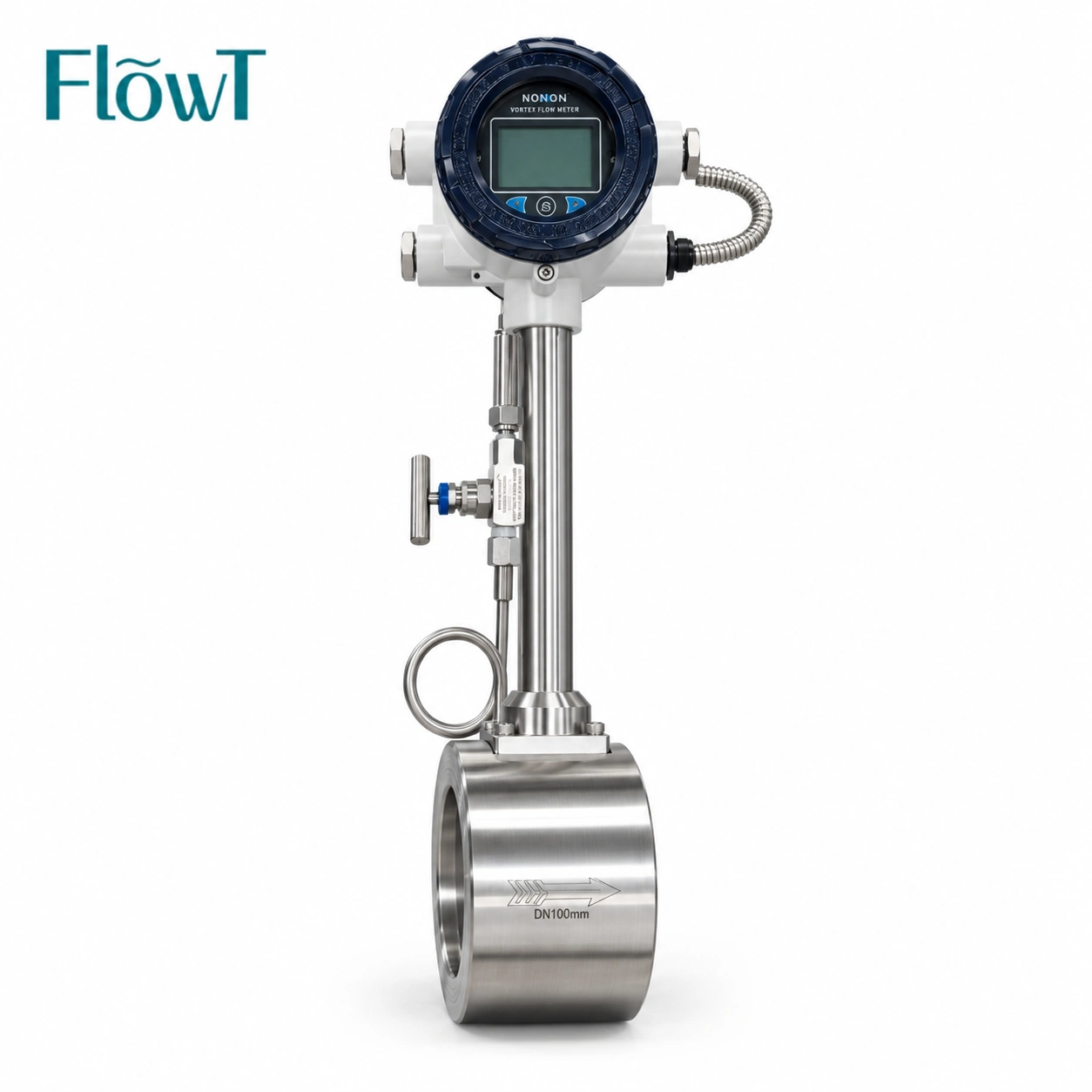

Medidor de flujo Vortex Steam
El caudalímetro Vortex se basa en el principio de la calle Karman, para medir el líquido, el gas y el vapor, incluso el líquido turbio, incluidos los microgranos y las impurezas. Aplicaciones:
Medidor de flujo de vapor
¿Qué es un medidor de flujo vortex? Un medidor de flujo vorticial es un dispositivo de medición de flujo más adecuado para mediciones de flujo donde la introducción de partes móviles presenta
Transmisor de medidor de flujo de vórtice de inserción de alta temperatura apto para me...
Transmisor de medidor de flujo de vórtice de inserción de alta temperatura apto para medición de vapor El medidor de flujo másico térmico de tipo en línea VF10L es un instrumento que utiliza la
Buen medidor de flujo de vórtice de rendimiento para vapor con calibración
Nuestro medidor de flujo de vórtice de rendimiento de alto - para vapor está diseñado para medir con precisión el flujo de vapor en entornos de temperatura -} altos. Con su tecnología avanzada y su
Medidor de flujo Vortex Ajuste perfecto para aplicaciones de vapor o gas con buen rendi...
Medidor de flujo de vórtice perfecto para aplicaciones de vapor o gas con buen rendimiento El medidor de flujo de vórtice LF501/LF502 tiene una amplia aplicación en lo siguiente: Industria

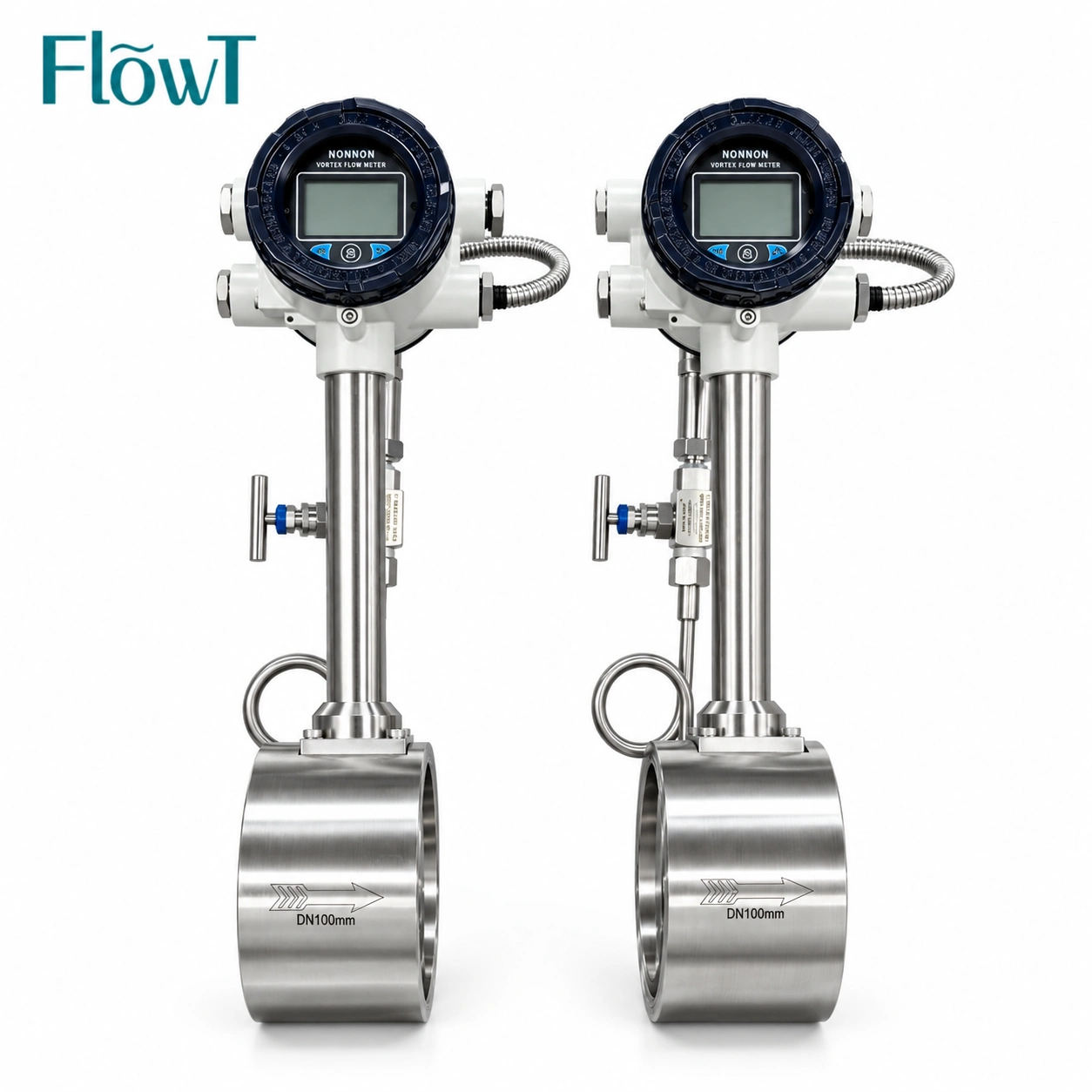

Medidor de flujo Vortex con aplicación de sensor SS304 en conexión de brida de vapor
Medidor de flujo de vórtice con aplicación de sensor SS316 en conexión de brida de vapor. El medidor de flujo de vórtice en serie LF tiene nuestra propia técnica para que los transductores no sean

¿Qué es un medidor de flujo Vortex?

Un medidor de flujo de vórtice es un tipo de medidor de flujo volumétrico que utiliza un fenómeno natural que ocurre cuando un líquido fluye alrededor de un objeto farol. Los medidores de flujo de vórtice funcionan según el principio de generación de vórtices, donde los vórtices (o remolinos) se generan alternativamente aguas abajo del objeto.

Ventajas de los medidores de flujo Vortex

Versatilidad
Estos medidores de flujo de vórtice son muy versátiles y capaces de medir eficazmente el flujo de líquido, gas o vapor. Esta adaptabilidad los hace invaluables en diversos entornos industriales.

Durabilidad
El medidor de flujo Vortex tiene pocas partes móviles. Esta simplicidad de diseño significa que hay menos margen de error, lo que se traduce en un bajo mantenimiento y un menor riesgo de mal funcionamiento.

Independencia de las fluctuaciones de temperatura y presión.
Los medidores de flujo Vortex pueden medir caudales independientemente de las fluctuaciones de temperatura y presión dentro del sistema. Proporcionan datos consistentes y confiables incluso en condiciones dinámicas. Sin requisitos de conductividad A diferencia de algunas tecnologías de medición de flujo, los medidores de vórtice no requieren un nivel específico de conductividad en el medio de flujo. Esto los convierte en una gran solución para sistemas de agua desionizada.

Bajo costo de instalación
Estos medidores son rentables de instalar. Esa característica los hace especialmente atractivos para las empresas que buscan mejorar la medición del flujo sin un desembolso financiero significativo.

Mantenimiento del medidor de flujo de vórtice

High Temperature Flow Meter Vortex Meter

1. Durante el proceso de instalación y conexión, el medidor de flujo de vórtice debe garantizar la precisión de cada enlace, y es necesario garantizar el control de seguridad del cableado del instrumento y del cable de conexión a tierra del sistema durante el proceso de inspección e instalación del sitio. Los datos reales se detectan y se pueden generar con precisión.

2. Para el sistema de medición en funcionamiento, se pueden utilizar el método de "confirmación del indicador de nivel del tubo de vidrio" y el "método alternativo" para confirmar y eliminar las fallas del medidor en funcionamiento.

3. Limpie regularmente el medidor de flujo de vórtice en su totalidad y, si es necesario, purgue el cabezal sensor del medidor de flujo de vórtice para evitar la condensación de impurezas en el cabezal del sensor. En la estación fría, para aliviar la condensación de impurezas en el medidor de medición también es ventajoso añadir un dispositivo de seguimiento de calor al tramo recto de tubería de dosificación y a la sección de contador.

4. Drene la tubería con regularidad, especialmente el agua antes de la sección de tubería recta. Ajuste regularmente la descarga de acuerdo con las condiciones específicas, reduzca la humedad en la sección del tubo de medición tanto como sea posible y elimine la pulsación en el fluido al máximo.

Fortalezca la gestión de los datos del sistema de medición del medidor de flujo de vórtice integrado, configure la función de impresión de sincronización y analice el funcionamiento del instrumento en función de los datos de impresión combinados con el estado de producción.

¿Cómo funciona un medidor de flujo Vortex?

El principio de funcionamiento del caudalímetro de vórtice es el efecto Von Kármán. Cuando un fluido fluye alrededor de un obstáculo, crea una serie de vórtices alternos o remolinos. El fenómeno también se llama calle del vórtice de Von Kármán.

El medidor utiliza este principio para predecir el patrón de estos vórtices utilizando el Von Kármán. A partir de ahí, puede calcular el caudal a partir de la frecuencia del vórtice.

La señal de salida del medidor es una señal de bajo voltaje proporcional a la frecuencia del vórtice. Luego se convierte en caudal volumétrico. Ese es el volumen de fluido que fluye a través del sistema a lo largo del tiempo.

Este método también puede calcular el caudal másico si la densidad del fluido es una constante conocida. La frecuencia del vórtice a través del medidor se puede medir mediante una variedad de sensores, que se analizarán a continuación.

Tipos comunes de medidores de flujo Vortex

Hay muchos tipos de medidores de flujo de vórtice. A continuación, analizaremos algunas de las opciones comunes.

Sensor piezoeléctrico

Los materiales piezoeléctricos producen naturalmente una pequeña carga eléctrica cuando experimentan presión mecánica. Estos materiales se utilizan a menudo en sensores que miden una tensión mecánica mensurable. Si los vórtices creados dentro del medidor son lo suficientemente fuertes, producen una tensión mecánica que el sensor puede medir. El elemento piezoeléctrico utilizado en los sensores suele ser un componente cerámico.

sensor de capacitancia

Este sensor utiliza dos sondas en paredes opuestas de la tubería. Calculan el caudal en función de la presión positiva y negativa que generan los vórtices a través de las sondas.

sensor ultrasónico

Este tipo de sensor emite una señal desde un transductor en una pared de la tubería que rebota a través de la tubería y es medida por un segundo transductor. La cantidad de vórtices ralentizará la señal y esa variación de tiempo se puede medir para calcular el flujo.

Sensor de temperatura integrado

Además de medir el caudal, algunos medidores de flujo también pueden proporcionar lecturas de temperatura. Estos sensores suelen estar integrados en la barra desprendible para evitar cualquier interrupción de los vórtices.

Qué considerar al elegir un medidor de flujo Vortex

Medio de medición y condiciones
Tipo de medio: El medidor de flujo de vórtice se utiliza principalmente para medir el caudal volumétrico de gas, vapor o líquido, el caudal volumétrico de condiciones estándar o el caudal másico.

Caudal medio
El caudal a escala completa del medidor de flujo de vórtice se puede seleccionar dentro del rango de 0.5-12m/s para el caudal del medio medido. Cuando el caudal de la tubería es bajo y no puede cumplir con los requisitos del medidor de flujo o no se puede garantizar la precisión de la medición a este caudal, es necesario reducir el calibre del instrumento para aumentar el caudal en la tubería y obtener resultados de medición satisfactorios.

Rango de temperatura
El medidor de flujo de vórtice puede funcionar en el rango de temperatura de funcionamiento de -20 grados a +250 grados.

Tipo de instrumento y especificaciones.
Tipo de instrumento: Dependiendo del medio de medición, se pueden seleccionar diferentes tipos de medidores de flujo de vórtice, como el medidor de flujo de vórtice inteligente de la serie LUB, la serie de medidores de flujo de vórtice HSC, la serie de medidores de flujo de vórtice HZB, etc.

Especificaciones del instrumento (calibre)
Al seleccionar las especificaciones del instrumento (calibre), no es necesariamente lo mismo que el proceso. Se debe determinar si el rango de flujo de medición está dentro del rango de caudal.

Compensación de presión y temperatura.
Compensación de presión: dado que la tubería de vapor saturado es larga y la fluctuación de presión es grande, se debe utilizar compensación de presión. De acuerdo con el rango de presión de vapor saturado de la tubería, seleccione el rango de transmisor de presión apropiado.

Compensación de temperatura
La selección del medidor de flujo de vórtice también debe considerar el rango de temperatura del medio de medición para garantizar la precisión de la medición.

Precisión y requisitos funcionales.
Nivel de precisión: seleccione el nivel de precisión del instrumento según los requisitos de medición y la ocasión de uso. Por ejemplo, para ocasiones como liquidación comercial, entrega de productos y medición de energía, se debe seleccionar un medidor de flujo de vórtice con un nivel de precisión más alto.

Requisitos funcionales: Dependiendo de si se requiere monitoreo remoto, transmisión de datos y otras funciones, seleccione un caudalímetro de vórtice con las funciones correspondientes.

Costo y mantenimiento
Costo: Considere el costo de compra del medidor de flujo Vortex, así como el costo de instalación, puesta en servicio y mantenimiento posterior.

Mantenimiento: seleccione un medidor de flujo de vórtice con una estructura simple, alta confiabilidad y bajo mantenimiento para reducir los costos de mantenimiento.

Rango de flujo
Determine el rango de flujo esperado para su aplicación. Los medidores de flujo Vortex tienen un rango de flujo específico dentro del cual brindan mediciones precisas. Asegúrese de que el rango de flujo del medidor de flujo de vórtice se alinee con los requisitos de su aplicación, incluidos los caudales mínimo y máximo.

Compatibilidad de fluidos
Considere la compatibilidad del medidor de flujo de vórtice con el fluido que se está midiendo. Los medidores de flujo Vortex son adecuados para una amplia gama de fluidos, pero ciertos materiales o propiedades de fluidos0pueden requerir opciones específicas. Verifique que el medidor de flujo esté construido con materiales que sean compatibles con la temperatura, presión y composición química del fluido.

Tamaño y conexión de la tubería
Seleccione un medidor de flujo de vórtice que coincida con el tamaño de tubería de su instalación. La conexión del medidor de flujo debe alinearse con el tipo de brida o rosca de la tubería. Asegúrese de que el medidor de flujo esté disponible en los tamaños de tubería y opciones de conexión adecuados para una fácil instalación y compatibilidad con su sistema de tuberías.

Precisión y relación de reducción
Considere los requisitos de precisión de su aplicación. Los medidores de flujo Vortex generalmente tienen un nivel de precisión específico, expresado como un porcentaje del caudal medido. Además, evalúe la relación de reducción, que indica el rango de flujo en el que el medidor de flujo puede proporcionar mediciones precisas. Elija un medidor de flujo de vórtice con la precisión y el índice de reducción requeridos para su aplicación específica.

Clasificaciones de temperatura y presión
Evalúe las condiciones de temperatura y presión de su aplicación. Los medidores de flujo Vortex tienen clasificaciones de temperatura y presión que indican sus límites operativos. Asegúrese de que el medidor de flujo seleccionado pueda manejar los rangos de temperatura y presión de su fluido y sistema para evitar daños o imprecisiones.

Requisitos de instalación y montaje
Considere los requisitos de instalación y montaje del medidor de flujo de vórtice. Determine si el medidor de flujo se puede instalar en la orientación deseada (horizontal o vertical) y si es necesaria alguna consideración de montaje específica. Además, verifique si existen requisitos de tubería recta aguas arriba o aguas abajo para garantizar una medición precisa del flujo.

Preguntas frecuentes

P: ¿Qué precisión tiene el medidor de flujo de vórtice?

R: Este medidor ofrece una precisión de tasa del 1,25 % al medir el flujo másico de líquidos y una precisión de tasa del 2 % para gases y vapor.

P: ¿Cómo funciona un medidor de flujo de vórtice?

R: Los medidores de flujo Vortex funcionan colocando una obstrucción estratégica en el camino del medio que fluye. Esta obstrucción se denomina comúnmente cuerpo farol. A medida que pasa el gas o el líquido, se crean vórtices. Se forman a ambos lados y se separan en un patrón alterno.

P: ¿Cuál es el recorrido recto de un medidor de flujo de vórtice?

R: La longitud deseada de la tubería recta aguas arriba es de 1000 mm. Aguas abajo: permita una longitud mínima de tubería recta de al menos 5 veces el diámetro interno de la tubería. Por ejemplo, con la tubería de 50 mm, debe haber 250 mm de tubería recta inmediatamente aguas arriba. La longitud deseada del tubo recto aguas arriba es de 500 mm.

P: ¿Cuál es la velocidad máxima de un medidor de flujo de vórtice?

R: En productos de baja viscosidad como agua, gasolina y amoníaco líquido, y con una velocidad máxima de aplicación de 15 pies/s (4,6 m/s), los medidores de generación de vórtices pueden tener un rango de aproximadamente 20:1 con una pérdida de presión de aproximadamente 4 PSIG (27,4 kPa).

P: ¿Cuáles son los requisitos ascendentes y descendentes para un medidor de flujo de vórtice?

R: Según el manual del proveedor, el medidor de flujo Vortex requiere un tramo recto de 30 diámetros de tubería (D) aguas arriba y 5 D aguas abajo, y los dos diámetros internos son ligeramente diferentes (54 mm para la tubería y 51 mm para el medidor).

P: ¿Cuál es la caída de presión en un medidor de flujo de vórtice?

R: La caída de presión producida por un medidor de flujo de vórtice es de aproximadamente 2 cabezales de velocidad (v2/2g) y, debido a que la caída de presión aumenta con el cuadrado de la velocidad, por lo tanto, el ΔP de un 8-pulg. metro sería 2,5 veces, y por un 6-pulg. metro sería 7,5 veces el ΔP que estás experimentando hoy en tu 10-in.

P: ¿Cuáles son las ventajas de un medidor de flujo de vórtice?

R: Los medidores de flujo Vortex ofrecen muchas ventajas para la medición de flujo, incluida una fácil instalación sin líneas de impulso, sin piezas móviles que mantener o reparar, menor potencial de fugas y un amplio rango de reducción de flujo. Los medidores Vortex también ofrecen un consumo de energía muy bajo, lo que permite su uso en áreas remotas.

P: ¿Cuáles son los dos tipos de flujo de vórtice?

R: Hay dos tipos fundamentales de flujo de vórtice y se distinguen según si el flujo es rotacional o irrotacional. Si las partículas de fluido que se mueven en estos círculos concéntricos no giran sobre sus propios ejes, el flujo es irrotacional y el vórtice se conoce como vórtice de flujo irrotacional o como vórtice libre.

P: ¿Cuál es el caudal mínimo para el medidor de flujo de vórtice?

R: Para gas atmosférico, el límite inferior del caudal del medidor de flujo de vórtice puede alcanzar 4~5 m/s. Para gas presurizado, como aire comprimido, debido al aumento de densidad, el caudal límite inferior disminuirá. Por lo tanto, en la selección, se debe considerar el flujo en condiciones de trabajo reales.

P: ¿Cuál es el corte de flujo bajo en un medidor de flujo de vórtice?

R: En su segunda pregunta, si el flujo cae por debajo de 4 m³/h, la lectura bajará a cero. Esto se llama "corte de flujo bajo". Un medidor de vórtice requiere que el flujo esté en régimen de flujo turbulento para funcionar correctamente.

P: ¿Cuáles son los principios de funcionamiento del medidor de flujo de vórtice?

R: Los medidores de flujo de vórtice funcionan según el principio de generación de vórtices, en el que se producen vórtices oscilantes cuando un fluido como el agua fluye a través de un cuerpo abrupto (a diferencia de un cuerpo aerodinámico). La frecuencia con la que se desprenden los vórtices depende del tamaño y la forma del cuerpo.

P: ¿Qué precisión tiene el medidor de flujo de vórtice?

R: La precisión del medidor de flujo de vórtice es aproximadamente ±{{0}}.5%R-±2%R para líquidos y ±1%R-±2%R para gases, y la repetibilidad es generalmente 0,2%-0.5%.

P: ¿Cuál es la reducción de un medidor de flujo de vórtice?

R: La relación de reducción (es decir, la relación entre el caudal máximo y el caudal mínimo) de la mayoría de los medidores de vórtice estará entre 10 y 15, dependiendo de la viscosidad del fluido que se está midiendo.

P: ¿Cuál es el número de Reynolds mínimo para un medidor de flujo de vórtice?

R: El flujo turbulento completamente desarrollado requiere un número de Reynolds de aproximadamente 10,000 que es el límite inferior de mejores prácticas para medidores de flujo de vórtice.

P: ¿Cuál es la señal de salida de un medidor de flujo de vórtice?

R: El fluido golpea un cuerpo de acantilado, generando vórtices alternos aguas abajo del acantilado. Esto crea una presión sobre un cuerpo sensor que contiene un cristal piezoeléctrico. La frecuencia del sensor es proporcional a la velocidad del fluido y se amplifica y convierte en una señal de salida de 4 a 20 mA.

Somos conocidos como uno de los principales fabricantes y proveedores de medidores de flujo de vórtice en China. Si va a comprar un medidor de flujo de vórtice de alta calidad, le invitamos a obtener más información de nuestra fábrica.

Propiedades de fluido del medidor de flujo de vórtice Compensación, Medidor de flujo de vórtice valor por dinero, medidor de flujo de vórtice de flujo medio
