A medidor de aguaMide y registra el volumen de agua que pasa a través de un sistema. Puede utilizar tecnología mecánica, electromagnética o ultrasónica. Amedidor de flujo magnético, también llamado medidor de flujo electromagnético o magmeter, mide el flujo de líquidos eléctricamente conductores mediante inducción electromagnética.
Eso significa que un medidor de agua electromagnético es técnicamente un tipo de medidor de flujo magnético. Sin embargo, un medidor de agua diseñado para medir el consumo regulado puede tener requisitos de precisión, certificación, potencia y comunicación diferentes a los de un medidor magnético industrial.
Esta comparación explica esas diferencias y ayuda a los ingenieros y equipos de compras a elegir el equipo adecuado. Para obtener una descripción general más amplia de las tecnologías disponibles, consulte el artículo de FlowT.Tipos de medidores de flujo de agua y guía de selección..
¿Cuál es la diferencia entre un medidor de agua y un medidor de flujo magnético?
La distinción se refiere principalmente a la clasificación y el uso previsto. Un contador de agua se define por lo que mide y registra, mientras que un caudalímetro magnético se define por su tecnología de medición.
Los medidores de agua mecánicos tradicionales utilizan componentes móviles para medir el volumen de agua. Los instrumentos electromagnéticos generan una señal eléctrica proporcional a la velocidad de un líquido conductor y luego calculan el flujo volumétrico a partir del área de la sección transversal-del tubo de medición.
Un medidor de flujo magnético industrial generalmente proporciona medición de flujo continuo e integración con equipos de control de procesos. Un medidor de agua electromagnético puede utilizar el mismo principio de detección pero configurarse para distribución de agua, monitoreo del consumo o medición regulada legalmente.
Comparación de medidor de agua y medidor de flujo magnético
| Característica | Medidor de agua mecánico | Medidor de agua electromagnético | Medidor de flujo magnético industrial |
|---|---|---|---|
| Propósito principal | Medición del consumo de agua. | Monitoreo de medición y distribución del volumen de agua. | Medición de flujo de procesos industriales |
| Principio de medición | Desplazamiento mecánico o velocidad. | Inducción electromagnética | Inducción electromagnética |
| Piezas de medición móviles | Generalmente presente | Ninguno | Ninguno |
| Requisito de conductividad | No requerido | Requerido | Requerido |
| Salida primaria | Volumen acumulado | Volumen acumulado y, a menudo, caudal. | Caudal y volumen generalmente totalizado. |
| Fuente de alimentación | A menudo no hay suministro externo para el funcionamiento básico. | Batería o alimentación externa | Comúnmente poder externo; existen opciones de batería |
| Comunicación | Sistemas de lectura remota-opcionales | Opciones de medición y monitoreo remotos | Protocolos digitales, de pulso y de 4 a 20 mA |
| Aplicaciones típicas | Suministro de agua residencial y comercial. | Redes de distribución y servicios públicos de agua. | Tratamiento de aguas y procesos industriales. |
| Idoneidad de facturación | Depende de la aprobación del modelo. | Depende de la aprobación del modelo. | Requiere aprobación aplicable para uso de facturación |
Éstas son distinciones típicas más que especificaciones universales. La precisión, el rango operativo y la certificación de un modelo en particular deben verificarse individualmente.
¿Cómo funcionan estos tres tipos de medidores?
1. Medidores de agua mecánicos
Los contadores de agua mecánicos utilizan componentes de medición móviles, como pistones, discos oscilantes o impulsores. El movimiento se convierte en una indicación del volumen de agua acumulado.
Sus principales ventajas pueden incluir un funcionamiento relativamente sencillo, prácticas de mantenimiento establecidas y la ausencia de necesidad de suministro eléctrico externo en configuraciones básicas.
Sin embargo, las partículas, los depósitos, el desgaste mecánico y las condiciones operativas inadecuadas pueden afectar el rendimiento de la medición. Algunos diseños también introducen una pérdida de presión adicional.
Los medidores mecánicos siguen siendo prácticos para muchas aplicaciones de agua-limpia, especialmente cuando el rango de flujo especificado, la clase de precisión y la aprobación coinciden con el proyecto.
2. Medidores de agua electromagnéticos
Los medidores de agua electromagnéticos utilizan un campo magnético y electrodos para medir la velocidad del agua sin un elemento de medición giratorio.
Se pueden configurar para registro de volumen, lectura electrónica, funcionamiento con batería y monitoreo remoto de red. Estas capacidades son útiles en sistemas de distribución de agua donde los operadores necesitan datos de consumo de múltiples ubicaciones.
Como no hay componentes de medición móviles en el orificio, se reduce el desgaste mecánico. Sin embargo, la conductividad, el estado de los electrodos, la instalación y la confiabilidad electrónica siguen siendo importantes.
Ofertas FlowTmedidores de flujo magnéticos para medición de agua. Los compradores deben confirmar la aplicación prevista del modelo seleccionado, los resultados disponibles y la documentación metrológica antes de especificarlo para un proyecto.
3. Medidores de flujo magnéticos industriales
Los medidores magnéticos industriales funcionan según el mismo principio electromagnético, pero con frecuencia están diseñados para la medición continua de procesos.
Pueden proporcionar diferentes materiales de electrodos, revestimientos de tubos de medición, índices de presión, convertidores remotos y salidas de señales industriales.
Por ejemplo, una planta de tratamiento de aguas residuales puede necesitar lecturas continuas transmitidas a un PLC, mientras que una instalación de procesamiento químico puede requerir materiales húmedos-resistentes a la corrosión.
ElGama de caudalímetros electromagnéticos FlowTcubre diferentes aplicaciones de líquidos-conductores, incluidas agua, aguas residuales y procesamiento industrial.
Precisión: ¿Qué medidor mide el agua de manera más confiable?
No existe una tecnología universalmente más precisa. El rendimiento de la medición depende del diseño del instrumento, el rango de flujo operativo, la instalación, la calibración y el uso previsto.
La distinción más importante es entreprecisión de medición industrialyrequisitos metrológicos del -medidor de agua.
Precisión industrial frente a clases de precisión de medidores de agua
Un medidor de flujo electromagnético industrial puede especificar la precisión como un porcentaje del flujo medido, a veces combinado con un término de error adicional-dependiente de la velocidad.
En cambio, un medidor de agua regulado puede evaluarse según estándares que definen errores permisibles en zonas de caudal-particulares.
Estas especificaciones no se pueden comparar simplemente mirando el porcentaje más pequeño impreso en una hoja de datos.
Por ejemplo, un medidor de flujo industrial especificado en ±0,5 % de la lectura en condiciones definidas no cumple automáticamente con los requisitos de un medidor de agua aprobado. Asimismo, un medidor de agua Clase 2 no necesariamente produce un error del 2% durante el funcionamiento normal.
Para contexto adicional, consulte la discusión de FlowT sobrePrecisión del medidor de agua y factores de medición..
Comprensión de OIML R49 y los caudales del primer al cuarto trimestre
ElEstándar OIML R49-1:2024establece requisitos metrológicos y técnicos para medidores de agua potable fría y agua caliente que funcionan en conductos cerrados y completamente cargados.
Cuatro valores de flujo-definen las características operativas del medidor:
- Q1 - Caudal mínimo:La tasa más baja dentro del rango operativo metrológico especificado.
- Q2 - Caudal de transición:El límite entre las zonas de caudal-superior e inferior.
- Q3 - Caudal permanente:El caudal más alto dentro de las condiciones operativas nominales para las que el medidor está diseñado para funcionar de forma continua.
- Q4 - Tasa de flujo de sobrecarga:El caudal máximo permitido-de corta duración en condiciones específicas.
La relación del rango de medición se expresa comoR = Q3 / Q1.
Considere un medidor de agua ilustrativo designado Q3=16 m³/h y R160.
- Q1 = 16 / 160 = 0.10 m³/h
- Q2 = 1.6 × Q1 = 0.16 m³/h
- Q3 = 16 m³/h
- Q4 = 1.25 × Q3 = 20 m³/h
Esto significa que un flujo de 0,12 m³/h cae dentro de la zona de caudal-inferior, mientras que 10 m³/h cae dentro de la zona superior. Ambos deben evaluarse según los requisitos de sus respectivas zonas.
Según OIML R49-1:2024, un medidor Clase 2 tiene un error máximo permitido de ±5% en la zona inferior y ±2% en la zona superior para temperaturas del agua de 0,1 grados a 30 grados. Los requisitos de Clase 1 son más estrictos: ±3% en la zona inferior y ±1% en la zona superior para ese rango de temperatura.
Estos son límites de error permisibles bajo condiciones específicas, no predicciones del error real de un medidor en particular.
Para facturación regulada, verifique las regulaciones nacionales aplicables, la aprobación de tipo y los requisitos de verificación. OIML R49 por sí solo no debe interpretarse como una certificación de un producto específico.
Por qué es importante la documentación de calibración
Un certificado de calibración debe identificar el instrumento probado, el método de referencia, los puntos de flujo relevantes, el error de medición y la información de trazabilidad. Cuando proceda, también se deberá informar de la incertidumbre de la medición.
Para equipos industriales, examine los caudales a los que se verificó la precisión. Un medidor calibrado cerca de su punto de funcionamiento normal aún puede requerir una evaluación adicional para caudales mucho más bajos.
FlowT explica estas consideraciones en su artículo sobreCalibración y trazabilidad de medidores de flujo de líquidos..
Condiciones de instalación y funcionamiento: ¿qué cambia realmente?
Conductividad del agua
Los caudalímetros magnéticos requieren líquidos eléctricamente conductores. Los contadores de agua mecánicos no tienen este requisito.
Muchos medidores magnéticos convencionales especifican valores mínimos de conductividad de alrededor de 5 µS/cm, aunque los requisitos difieren entre los modelos.
Por ejemplo,OPTIFLUX 1050 de KROHNEespecifica líquidos conductores a 5 µS/cm o más. Este es un ejemplo específico de producto-, no un límite universal para cada instrumento electromagnético.
El agua corriente del grifo suele ser adecuada para la medición magnética. El agua altamente purificada o desionizada puede requerir un instrumento especializado u otra tecnología de medición.
Tuberías llenas, bolsas de aire y conexión a tierra
Los medidores electromagnéticos de paso total-convencionales generalmente requieren un tubo de medición completamente lleno. La acumulación de aire, el llenado parcial o las condiciones de flujo inestable pueden producir lecturas poco confiables.
Las disposiciones correctas de conexión a tierra eléctrica y de referencia de líquidos son igualmente importantes. Una conexión a tierra inadecuada puede introducir ruido eléctrico o señales de medición inestables.
Nota técnica de Emerson sobre instalación y puesta a tierra de medidores magnéticosexplica por qué las disposiciones de conexión a tierra difieren entre tuberías conductoras, revestidas y no-conductoras.
Los requisitos de instalación reales también dependen de la geometría de la tubería, las válvulas o bombas cercanas, el diseño del sensor y las longitudes de tubería recta-especificadas por el fabricante.
Para consideraciones prácticas de instalación, consulte el manual de FlowT.artículo de instalación de medidor de agua electromagnético.
Pérdida de presión y mantenimiento
Algunos medidores de agua mecánicos introducen una pérdida de presión adicional porque el flujo pasa a través de componentes de medición internos.
Un medidor magnético-de diámetro total generalmente no tiene ninguna obstrucción móvil en el conducto de medición, aunque todavía existen pérdidas relacionadas con la fricción normal de la tubería y la instalación-.
Los medidores electromagnéticos eliminan el desgaste mecánico del rotor, pero no están exentos de problemas de mantenimiento. Los depósitos de electrodos, el deterioro del revestimiento, la entrada de humedad, las fallas de cableado y las fallas electrónicas aún pueden requerir atención.
La elección correcta depende de las condiciones operativas y los requisitos del ciclo de vida en lugar de asumir que cualquiera de los diseños no requiere mantenimiento-.
¿Qué medidor de agua o medidor de flujo magnético debería elegir?
Suministro y facturación de agua municipal
Para la distribución de agua municipal, comience con el rango de medición, la clase de precisión, la presión de funcionamiento, la temperatura y la aprobación regulatoria requeridas.
Un medidor de agua mecánico puede ser apropiado cuando el agua está limpia, las condiciones de instalación son convencionales y un modelo aprobado cubre la demanda esperada.
Un medidor de agua electromagnético puede ser preferible cuando sea importante el registro electrónico del volumen, la recopilación remota de datos o la medición de bajo-mantenimiento.
Ninguna tecnología debe seleccionarse para la facturación únicamente a partir de un porcentaje de precisión anunciado. Confirmar los documentos de aprobación y el rendimiento de flujo mínimo especificado.
Agua de proceso industrial
Los sistemas de procesos industriales a menudo requieren lecturas de flujo continuas en lugar de solo consumo acumulado.
Para la circulación de agua de refrigeración-, el monitoreo de bombas o el suministro de agua de la línea de producción-, un medidor de flujo magnético puede proporcionar una señal a un PLC o sistema de monitoreo.
Es particularmente relevante cuando el líquido es suficientemente conductor y la tubería puede acomodar un instrumento en línea.
Descripción general de FlowT sobreaplicaciones de medidor de flujo magnéticoproporciona ejemplos adicionales de medición de líquidos-conductivos.
Tratamiento de aguas residuales
La medición de aguas residuales presenta desafíos que pueden no existir en la distribución de agua-limpia.
Los sólidos en suspensión pueden afectar las piezas mecánicas móviles. Los contadores electromagnéticos, que no tienen elementos de medición móviles en el orificio, suelen ser adecuados para aguas residuales conductivas y algunas aplicaciones de lodos.
Sin embargo, el recubrimiento de los electrodos, los sólidos abrasivos, el aire atrapado y los materiales de revestimiento inadecuados aún pueden causar problemas.
Para lodos o aguas residuales químicamente agresivas, seleccione los materiales del electrodo y del revestimiento de acuerdo con la composición química, la concentración de sólidos, la temperatura y la presión de funcionamiento reales.
FlowT proporcionamedidores de flujo electromagnéticos para medición de aguas residuales. La configuración final debe revisarse con respecto a las condiciones específicas del proceso.
Tuberías existentes que no se pueden cerrar
A veces, las restricciones de instalación son más importantes que las diferencias entre las tecnologías de medición.
La instalación de un medidor en línea convencional puede requerir cortar la tubería, drenar la línea e interrumpir la producción.

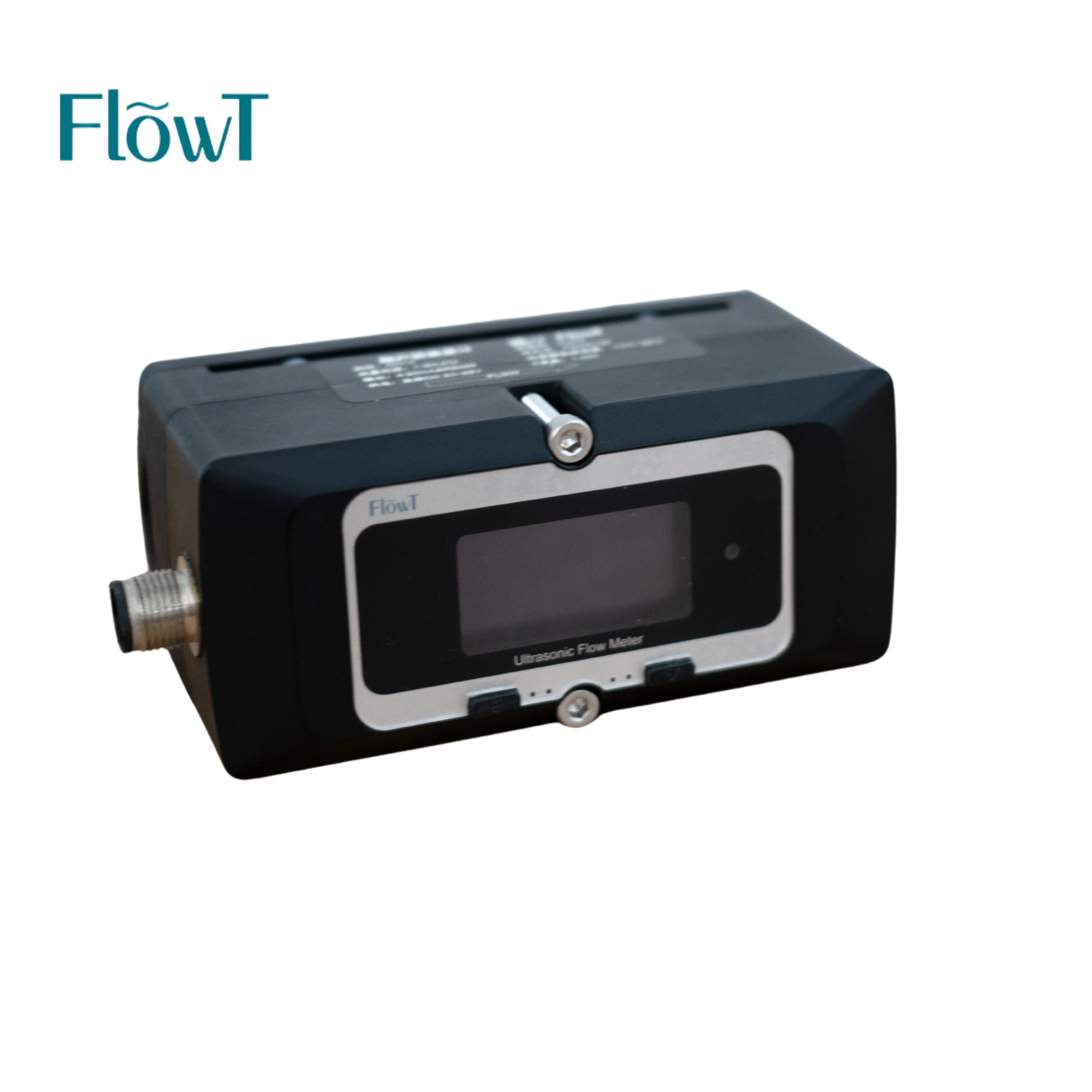

A abrazadera-en medidor de flujo ultrasónicoofrece una alternativa para tuberías completas adecuadas. Los transductores externos permiten realizar mediciones sin abrir la tubería.
La medición ultrasónica del tiempo de tránsito-no requiere conductividad eléctrica, pero su rendimiento depende de las condiciones acústicas, el material de la tubería, el revestimiento interno, la condición del líquido y la instalación del sensor.
Para una comparación de tecnologías más detallada, consultemedidor de flujo ultrasónico vs medidor de flujo electromagnético.
Ejemplo práctico: selección de un medidor para una línea de distribución de agua
Considere un proyecto hipotético de distribución de agua con los siguientes requisitos iniciales:
- Diámetro nominal de la tubería: DN80
- Líquido: Agua potable tratada
- Caudal normal: 8–25 m³/h
- Propósito de la medición: Monitoreo de la red
- Salida requerida: señal de monitoreo digital
- Energía: Disponible en el punto de instalación
- Instalación: Tubería completa con parada planificada disponible
Estas condiciones sugieren que se podría considerar un medidor electromagnético en línea, siempre que se cumplan los requisitos de instalación y conductividad del agua.
El siguiente paso es verificar el diámetro interno real de la tubería y calcular la velocidad de operación. Suponiendo un diámetro interior de exactamente 80 mm, el rango de caudal de 8 a 25 m³/h corresponde a aproximadamente 0,44 a 1,38 m/s.
Esto no establece la precisión del medidor. Las velocidades calculadas deben compararse con el rango de medición seleccionado del fabricante y la especificación de error de flujo bajo-.
Un adecuadomedidor de flujo magnético en línea para aguaLuego se podría evaluar la presión nominal, las dimensiones de la conexión, la compatibilidad de salida y los requisitos de instalación.
Si la misma instalación estuviera destinada a facturación regulada, el proceso de selección cambiaría. El comprador también necesitaría la aprobación del medidor aplicable, las clasificaciones Q3 y R requeridas y documentación de verificación legalmente válida.
Este es un ejercicio de selección ilustrativo, no una prueba de campo de FlowT ni una instalación documentada del cliente.
¿Qué pasa con el coste de instalación y el coste operativo-a largo plazo?
El precio de compra por sí solo es una base pobre para comparar medidores de agua y medidores magnéticos.
Un medidor mecánico puede tener un costo de equipo inicial más bajo en algunos tamaños, mientras que un medidor electromagnético puede reducir el desgaste mecánico y ofrecer una integración más conveniente con el monitoreo automatizado.
Sin embargo, los costos de instalación pueden dominar un proyecto que involucra un oleoducto de gran tamaño, un acceso difícil o una interrupción de la producción.
Al preparar una comparación, incluya:
- Precio de compra de equipos y accesorios.
- Modificaciones de tuberías, bridas y mano de obra de instalación.
- Costos de parada y reinicio de la producción.
- Suministro de energía, cableado y equipos de comunicación.
- Verificación, calibración y mantenimiento.
- Requisitos esperados de reemplazo y servicio.
Para tuberías de líquido-conductoras grandes, unmedidor de flujo magnético tipo inserción-también puede merecer consideración. Su precisión, sensibilidad del perfil-de velocidad, requisitos de instalación e idoneidad regulatoria deben evaluarse por separado de los de un medidor-de diámetro total.
El costo total más bajo depende de las condiciones reales de instalación y operación. Sin un proyecto definido y presupuestos comparables, la afirmación generalizada de que una tecnología siempre es más barata sería engañosa.
Cómo elegir el medidor adecuado: una lista de verificación práctica
Antes de solicitar una cotización, confirme la siguiente información:
- Propósito de la medición:¿El medidor está destinado a facturación, control continuo de procesos, monitoreo de equipos o pruebas temporales?
- Propiedades líquidas:¿Cuáles son la conductividad, temperatura, composición química y contenido de sólidos?
- Rango de flujo:¿Cuáles son los caudales operativos mínimo, normal y máximo?
- Detalles de la tubería:Confirme el diámetro interno real, el material de la tubería, la presión nominal, la orientación y las longitudes rectas disponibles.
- Potencia y salidas:Especifique el suministro disponible y la comunicación requerida con PLC, SCADA o sistemas de lectura remota-.
- Precisión y documentación:Solicite la especificación de precisión adecuada, la información de calibración y las aprobaciones metrológicas requeridas.
- Restricciones de instalación:Determine si la tubería se puede cerrar y modificar.
Estos detalles permiten a los proveedores evaluar la idoneidad técnica en lugar de recomendar un medidor basándose únicamente en el tamaño de la tubería.
Preguntas frecuentes
¿Es lo mismo un contador de agua electromagnético que un caudalímetro magnético?
Utilizan el mismo principio de medición. Un medidor de agua electromagnético es un medidor de flujo magnético diseñado para medir el agua. Sin embargo, su configuración y requisitos metrológicos aplicables pueden diferir de los de un medidor de flujo magnético industrial general.
¿Qué es más preciso: un contador de agua mecánico o un caudalímetro magnético?
Ninguna tecnología es automáticamente más precisa. La comparación correcta depende de los caudales operativos, los estándares de precisión aplicables, la calibración, la instalación y el rendimiento de los modelos específicos.
¿Puede un caudalímetro magnético medir agua pura?
Depende de la conductividad y del diseño del instrumento. Es posible que los medidores magnéticos convencionales no midan de manera confiable agua altamente purificada o desionizada. Se pueden considerar instrumentos especializados de baja-conductividad o tecnologías ultrasónicas adecuadas.
¿Se puede utilizar un caudalímetro magnético industrial para la facturación del agua?
Sólo si el equipo específico cumple con los requisitos legales de metrología y aprobación aplicables. La medición del flujo y el volumen acumulado no califican automáticamente a un instrumento industrial para la facturación regulada.
¿Qué significa R160 en un contador de agua?
R160 indica que la relación entre el caudal permanente Q3 y el caudal mínimo Q1 es 160. Por ejemplo, un contador con Q3=16 m³/h y R160 tiene Q1=0.10 m³/h. Esta relación ayuda a los compradores a evaluar el rango de medición especificado.
¿Pueden los caudalímetros magnéticos medir tuberías parcialmente llenas?
Los caudalímetros magnéticos de paso total-convencionales generalmente requieren un tubo de medición lleno. Existen instrumentos especializados diseñados para tuberías parcialmente llenas, pero su método de medición y requisitos de instalación difieren.
Conclusión: elija según la medida, no por el nombre del producto
La principal diferencia entre un medidor de agua y un medidor de flujo magnético es la base sobre la cual se clasifica cada instrumento. Los medidores de agua miden el consumo de agua acumulado, mientras que los medidores de flujo magnéticos utilizan inducción electromagnética para medir el flujo de líquido conductivo-.
Para la facturación de agua regulada, priorice la aprobación metrológica, el rendimiento de bajo-flujo y la clase de precisión adecuada. Para la medición de agua industrial y aguas residuales, céntrese en la conductividad, el rango de flujo, los materiales, las condiciones de instalación y los requisitos del sistema-de control.
Cuando una instalación en línea no sea práctica, considere si la medición ultrasónica externa proporciona una alternativa más adecuada.
